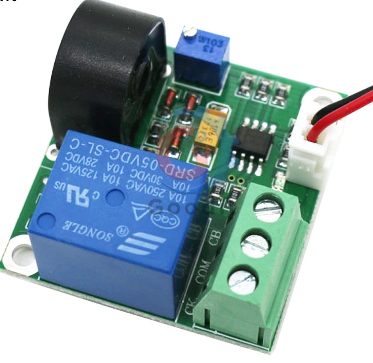

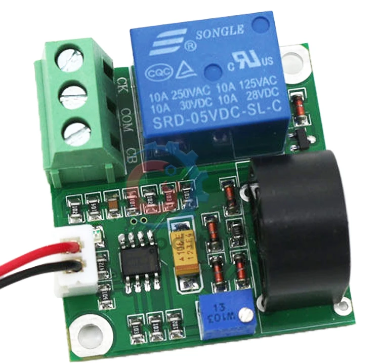

Sensor de corrente 5 VDC

Artigo como novo, não foi usado.
Características:
1.A resolução de deteção de corrente pode ser alterada pela configuração do parâmetro do resistor
2.O ponto crítico de configuração do sinal de sobre corrente é ajustável
43A aparência é compacta, com tamanho de apenas 39 mm de comprimento × 40 mm de largura × 21,5 mm de altura, adequado para instalação em vários cenários
5.Com furos de montagem fixos, convenientes para instalação fixa

Descrição:
O módulo sensor de proteção contra sobre corrente 5A usa um transformador de corrente para coletar sinais CA e realizar a saída de sinais de relé após sobre corrente na faixa de 0-5A.O relé é energizado quando ocorre sobre corrente e liberado quando não há sobre corrente. Os usuários podem usar as portas COM, NC e NO do relé para controlar a conexão e desconexão do circuito externo, realizando assim a função de proteção contra sobre corrente.


Especificações:
Tensão de funcionamento: DC 5V
Corrente de trabalho: <20MA
Faixa de frequência de trabalho: 20 Hz ~ 400 Hz
Modo de saída: saída de sinal de comutação
Diâmetro máximo do fio de detecção: 5,2 mm
Furo de montagem: o diâmetro do furo é de 3 mm, o espaçamento do furo é de 52,5 mm
Ambiente de trabalho: -40℃~+85℃, 0-95% UR
Tamanho do módulo: comprimento 39 mm × largura 40 mm x altura 21,5 mm

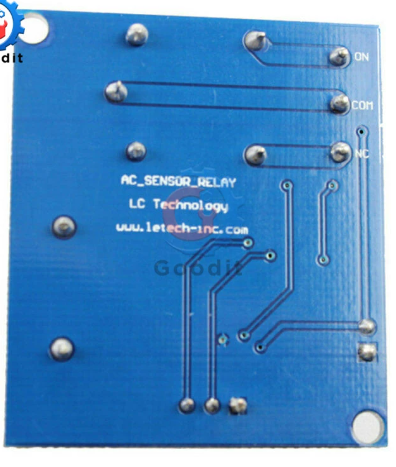

Instruções de uso:
VCC: pólo positivo da tensão de trabalho
GND: pólo negativo da tensão de trabalho
ON: extremidade normalmente aberta, NO e COM são desconectados antes que o relé seja energizado e em curto-circuito após energização
COM: extremidade comum, interface comum do relé
NC: extremidade normalmente fechada, NC e COM estão em curto-circuito antes que o relé seja energizado e desconectados após a energização
